sábado, 15 de octubre de 2016

SmartSDR DAX no funciona y todo es culpa del Windows 7 UPDATE!

Así que has probado Windows 10, te has pasado horas tratando de bloquear toda la "telemetría" que está constantemente compartiendo TU información con Microsoft, intentando al menos, proteger un poco tu privacidad. Un poco alarmante que los valores por defecto de Windows 10 sean permitir que todos los dispositivos, incluida la cámara, sean accesibles por Microsoft sin restricciones.


Parece que ya has terminado, sólo para descubrir que ahora Windows 10 hace las actualizaciones por su cuenta, cuando le da la gana. No sólo eso, el día que actualiza, tienes que repasar todas las opciones de privacidad de nuevo.

El martes pasado, después del "Microsoft Update Tuesdays" tu impresora ha dejado de funcionar, o algún otro dispositivo, que de alguna manera no se mantiene al día con las constantes actualizaciones de Microsoft, ya no funciona .... Estoy seguro que tu Windows 10 es super seguro .... lamentablemente no puedes imprimir o utilizar el ordenador como quieres ..

Puede que una actualización rompa tu ordenador y requieras la reinstalación de todo!
O incluso peor, podría romper tu Flex Radio SmartSDR!! Imperdonable.

No te preocupes, le está sucediendo a una gran cantidad de personas que probaron el Windows 10. Una gran mayoría se dan cuenta que no tienen que conformarse con una experiencia de segundo grado. Puedes y debes volver a un sistema más robusto como Windows 7 (o mejor aún, Linux, pero eso es todo un post aparte).

Totalmente convencido de que Windows 10 es peor que un virus, lo eliminaste y has vuelto a instalar Windows 7 y ahora la puñetera actualización de Windows no está funcionando. Simplemente se queda horas y horas en busca de actualizaciones y no encuentra ninguna.

Este es un problema con Windows 7 y el servicio de actualización. Lo más probable es que tu instalación de Windows 7 necesita alrededor de 150 a 250 actualizaciones. Seguramente los ficheros de instalación de Windows 7 que usaste eran demasiado viejos (incluso si tienen el Service Pack 1) y las  actualizaciones no funcionan.

Y lo que es peor, al no actualizarse, muchos Drivers que van firmados contra una llave criptográfica que se descarga en uno de esos UPDATES, no se pueden instalar, entre ellos el driver DAX de SmartSDR.

No desesperes, hay una solución.

Lo primero que necesitas es detener el servicio BITS, detener el servicio de Actualización y borrar la memoria caché de actualizaciones y la historia de descargas. Esta página, en inglés, describe como hacerlo.

http://www.sevenforums.com/tutorials/91738-windows-update-reset.html

Son muchos pasos y ii consejo es que descargues el archivo BAT proporcionado en ese sitio (el tercero) y recordar ejecutarlo como administrador: ve a la carpeta donde se descargó y haz clic derecho y selecciona "Ejecutar como administrador"

Si no confías en un archivo BAT descargado de la red, [realmente no deberías confiar en gran parte de lo que te puedes descargar gratis en internet], puedes abrir el archivo con el NOTEPAD y revisar el contenido. Dentro encontrarás todos los comandos que debes ejecutar.

Este es un buen momento para asegurate de cambiar las opciones de las actualizaciones de Windows para que NO se instalen automáticamente.

A continuación  descarga estas actualizaciones de Microsoft e instálalas una a una reiniciando después de la instalación de cada una.

https://support.microsoft.com/en-us/kb/3102810
https://support.microsoft.com/en-us/kb/3112343
https://support.microsoft.com/en-us/kb/3138612


Elige la versión correcta para tu sistema (32Bits o 64Bits)

Si tu versión de Windows es la de 64 Bits te puedes ahorrar mucho tiempo ya que he creado un fichero ZIP con todos los ficheros BAT de la página de sevenforums.com y los 3 ficheros de actualización.

Puedes descargarte el fichero ZIP desde este enlace de Dropbox.

Recuerda que tienes que reiniciar después de cada uno de esas actualizaciones manuales.

Recuerda no dejar que Windows instale las actualizaciones automáticamente. Esto es muy importante.

De lo contrario te puede instalar la actualización KB971033 que desactiva las versiones no genuinas de Windows. En muchos casos desactiva versiones legítimas. Si instalas esta actualización tendrás que volver atrás restaurando Windows 7 a un punto de restauración anterior a esa instalación, o tendrás que activar windows con un loader. Cuidado con los Loaders que muchas veces traen trojanos o virus.

Una vez hayas realizado esas tres actualizaciones manuales puedes buscar las actualizaciones de Windows y no te sorprenda encontrar de 150 a 250.

Es un proceso largo, así que empieza antes de irte a dormir y con suerte cuando te levantes ha terminado.

Windows 7 doesn't update and DAX will not install correctly

So you tried Windows 10, spent hours trying to block all the "telemetry" from phoning home to Microsoft to protect a bit your privacy. Scary that Windows 10 defaults to ALLOW all devices, including your camera, unrestricted access.
You felt safe, only to find out that now Windows 10 updates on its own, whenever it feels like it. Not only that, when it does update, you have to go over all the privacy settings AGAIN trying to reclaim a bit of it.
Last Tuesday, after Update Tuesday your Printer stopped working, or some other device that somehow doesn't keep up with the constant updates of Microsoft is not working anymore.... I am sure your Windows 10 is super safe.... too bad you cannot print or use the computer as you like..
Or the update might break your computer and require you to reinstall everything!
Or even worst it might break your Flex Radio SmartSDR install!! Unforgivable.
Do not worry, it is happening to a lot of people that tried Windows 10. A vast majority with a bit of computer knowledge realize that they don't have to settle for a second grade experience. You can and should go back to a more robust system like Windows 7 (or better yet Linux, but that is a whole separate blog post). As usual, Microsoft is not making it easy at all for anyone to do that.
You wiped Windows 10, you reinstalled Windows 7 and now Windows update is not working. What the hell!! It just sits forever looking for updates, finding none.
This is a problem with Windows 7 and the update service. Chances are you need around 150 to 250 updates, but your Windows 7 installation media is too old (even if it has Service Pack 1) and update hangs forever.
There is a solution.
First thing you need to do is to stop the BITS service, stop Update and clear the Update cache and history. You can try to do this on your own or you can follow instructions from this site.

http://www.sevenforums.com/tutorials/91738-windows-update-reset.html

My advice is that you download the batch file provided in that site and remember to run it as administrator. By going to the folder where it downloaded and Right Clicking It and "Run as Administrator"
If you do not trust a batch file downloaded from the net, you really shouldn't trust much from the web, this is what that batch file looks like:
@echo off
:: Created by: Shawn Brink
:: http://www.sevenforums.com
:: Tutorial: http://www.sevenforums.com/tutorials/91738-windows-update-reset.html
set b=0
:bits
set /a b=%b%+1
if %b% equ 3 (
   goto end1
)
net stop bits
echo Checking the bits service status.
sc query bits | findstr /I /C:"STOPPED"
if not %errorlevel%==0 (
    goto bits
)
goto loop2
:end1
cls
echo.
echo Failed to reset Windows Update due to bits service failing to stop.
echo.
pause
goto Start

:loop2
set w=0
:wuauserv
set /a w=%w%+1
if %w% equ 3 (
   goto end2
)
net stop wuauserv
echo Checking the wuauserv service status.
sc query wuauserv | findstr /I /C:"STOPPED"
if not %errorlevel%==0 (
    goto wuauserv
)
goto loop3
:end2
cls
echo.
echo Failed to reset Windows Update due to wuauserv service failing to stop.
echo.
pause
goto Start


:loop3
set app=0
:appidsvc
set /a app=%app%+1
if %app% equ 3 (
   goto end3
)
net stop appidsvc
echo Checking the appidsvc service status.
sc query appidsvc | findstr /I /C:"STOPPED"
if not %errorlevel%==0 (
    goto appidsvc
)
goto loop4
:end3
cls
echo.
echo Failed to reset Windows Update due to appidsvc service failing to stop.
echo.
pause
goto Start

:loop4
set c=0
:cryptsvc
set /a c=%c%+1
if %c% equ 3 (
   goto end4
)
net stop cryptsvc
echo Checking the cryptsvc service status.
sc query cryptsvc | findstr /I /C:"STOPPED"
if not %errorlevel%==0 (
    goto cryptsvc
)
goto Reset
:end4
cls
echo.
echo Failed to reset Windows Update due to cryptsvc service failing to stop.
echo.
pause
goto Start
:Reset
Ipconfig /flushdns
del /s /q /f "%ALLUSERSPROFILE%\Application Data\Microsoft\Network\Downloader\qmgr*.dat"
cd /d %windir%\system32
if exist "%SYSTEMROOT%\winsxs\pending.xml.bak" del /s /q /f "%SYSTEMROOT%\winsxs\pending.xml.bak"
if exist "%SYSTEMROOT%\winsxs\pending.xml" (
    takeown /f "%SYSTEMROOT%\winsxs\pending.xml"
    attrib -r -s -h /s /d "%SYSTEMROOT%\winsxs\pending.xml"
    ren "%SYSTEMROOT%\winsxs\pending.xml" pending.xml.bak
)

if exist "%SYSTEMROOT%\SoftwareDistribution.bak" rmdir /s /q "%SYSTEMROOT%\SoftwareDistribution.bak"
if exist "%SYSTEMROOT%\SoftwareDistribution" (
    attrib -r -s -h /s /d "%SYSTEMROOT%\SoftwareDistribution"
    ren "%SYSTEMROOT%\SoftwareDistribution" SoftwareDistribution.bak
)
if exist "%SYSTEMROOT%\system32\Catroot2.bak" rmdir /s /q "%SYSTEMROOT%\system32\Catroot2.bak"
if exist "%SYSTEMROOT%\system32\Catroot2" (
    attrib -r -s -h /s /d "%SYSTEMROOT%\system32\Catroot2"
    ren "%SYSTEMROOT%\system32\Catroot2" Catroot2.bak
)

if exist "%SYSTEMROOT%\WindowsUpdate.log.bak" del /s /q /f "%SYSTEMROOT%\WindowsUpdate.log.bak"
if exist "%SYSTEMROOT%\WindowsUpdate.log" (
    attrib -r -s -h /s /d "%SYSTEMROOT%\WindowsUpdate.log"
    ren "%SYSTEMROOT%\WindowsUpdate.log" WindowsUpdate.log.bak
)

sc.exe sdset bits D:(A;;CCLCSWRPWPDTLOCRRC;;;SY)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWLOCRRC;;;AU)(A;;CCLCSWRPWPDTLOCRRC;;;PU)
sc.exe sdset wuauserv D:(A;;CCLCSWRPWPDTLOCRRC;;;SY)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWLOCRRC;;;AU)(A;;CCLCSWRPWPDTLOCRRC;;;PU)
regsvr32.exe /s atl.dll
regsvr32.exe /s urlmon.dll
regsvr32.exe /s mshtml.dll
regsvr32.exe /s shdocvw.dll
regsvr32.exe /s browseui.dll
regsvr32.exe /s jscript.dll
regsvr32.exe /s vbscript.dll
regsvr32.exe /s scrrun.dll
regsvr32.exe /s msxml.dll
regsvr32.exe /s msxml3.dll
regsvr32.exe /s msxml6.dll
regsvr32.exe /s actxprxy.dll
regsvr32.exe /s softpub.dll
regsvr32.exe /s wintrust.dll
regsvr32.exe /s dssenh.dll
regsvr32.exe /s rsaenh.dll
regsvr32.exe /s gpkcsp.dll
regsvr32.exe /s sccbase.dll
regsvr32.exe /s slbcsp.dll
regsvr32.exe /s cryptdlg.dll
regsvr32.exe /s oleaut32.dll
regsvr32.exe /s ole32.dll
regsvr32.exe /s shell32.dll
regsvr32.exe /s initpki.dll
regsvr32.exe /s wuapi.dll
regsvr32.exe /s wuaueng.dll
regsvr32.exe /s wuaueng1.dll
regsvr32.exe /s wucltui.dll
regsvr32.exe /s wups.dll
regsvr32.exe /s wups2.dll
regsvr32.exe /s wuweb.dll
regsvr32.exe /s qmgr.dll
regsvr32.exe /s qmgrprxy.dll
regsvr32.exe /s wucltux.dll
regsvr32.exe /s muweb.dll
regsvr32.exe /s wuwebv.dll
regsvr32 /s wudriver.dll
netsh winsock reset
netsh winhttp reset proxy

:Start
net start bits
net start wuauserv
net start appidsvc
net start cryptsvc
bitsadmin.exe /reset /allusers

THANKS SHAWN BRINK (www.sevenforums.com) for putting this together.

You then proceed to install, ONE BY ONE, and restarting after each one, the following 3 UPDATES from Microsoft.

https://support.microsoft.com/en-us/kb/3102810
https://support.microsoft.com/en-us/kb/3112343
https://support.microsoft.com/en-us/kb/3138612

You need to select the right one for your Windows 7 (32Bit or 64Bit)
I have shared this information already with 9 different Flex users with the same problem.
I went as far as putting all the necessary files in a convenient ZIP file I placed in Dropbox.
That is the link to the ZIP file, or you can download from the links above directly from Microsoft (a bit longer but the safer thing to do... never trust downloads from strangers, including me, :) ).
Remember to RESTART Windows after each one of those 3 updates. Follow the order from smaller number to bigger, top to bottom, in the list above.

After that last restart you can run Windows Update and it should find a ton of updates for your system.

** Make sure to change UPDATE setting so it will not automatically install anything.**


IMPORTANT: There is a particular update (KB971033) that will check if you Windows is Genuine. This is one the the updates at the bottom of the list. If you selected Automatic Updates this one will get installed and render your Windows inactivated, stopping further updates and the possibility to install DAX. It is imperative that you do not install it. Even if you have a valid copy of Windows 7 with your valid Key this update is known to break windows and you will have to go through a lot of trouble to get back to Windows activated (either legally calling Microsoft tech support... good luck with that, or illegally running a boot loader... dangerous as many are loaded with nasty viruses and trojans)... so just do not install that update.

If you have a lot of updates, including drivers and other things I would select a smaller group of updates, like 10 or 15 and get those going. Start from the bottom up.
If you have around 200 updates it will be 1.5 GB of data and it could take several hours. Be aware of that if you happen to be on a metered (opposite of unlimited) connection.

Good luck!

miércoles, 24 de agosto de 2016

Configurando un Servidor VPN para acceder a un Flex 6000 remotamente.

Hola,

El colega Jorge EA4AYW se ha currado un tutorial para mostrar los pasos a seguir para poder instalar Softether VPN y poder acceder a los Flex de la serie 6000 remotamente.

Podéis encontrar el tutorial completo (en PDF) siguiendo este enlace:


Muchas gracias Jorge!

Os hará falta descargar la versión gratuita de SoftEther VPN de la Universidad de Japón.

ED: Es importante tener en cuenta que al juntar dos redes privadas con la misma dirección de enlace (gateway) podemos tener problemas para que los paquetes UDP lleguen al destino correcto. Por ejemplo, si la red donde está el Flex y el servidor VPN es 192.168.1.x y la red del equipo remoto que se conecta a ese servidor VPN está también en 192.168.1.x, tendremos problemas. Al conectarnos veremos el Flex, pensando que está bien configurado, pero tendremos problemas de pérdidas de conexión. Lo único que tenemos que hacer para solucionarlo es cambiar una de las redes a 192.168.2.x por ejemplo. Lo ideal sería que la red donde reside el servidor fuera la que cambiáramos, eligiendo un valor menos común, como podría ser 33, o 202 o un número distinto de 1, 10, 100 para el tercer Octet.

sábado, 2 de julio de 2016

Usando el WNB para quitar ruidos en la banda

Desde hace unas versiones, el SmartSDR de los Flex tiene la función WNB (Wideband Noise Blanker). Es una funcionalidad bastante espectacular de estos equipos, ya que se trata de un algoritmo que busca ruido en un ancho de banda muy grande y los elimina para reducir considerablemente el suelo de ruido y permitirnos oír señales bajas con mejores condiciones. Como una imagen vale más que 1000 palabras aquí tenéis un vídeo del WNB en acción.



Saludos-

jueves, 12 de mayo de 2016

Qué de información tenemos en los Blogs... viva el internet!!

Hace unos días conocía a Gustavo CE4WJK que entraba como un tiro a Barbados desde Chile con su Quad Cúbica para 15m

La antena es espectacular y hecha por él en base al diseño de Máximo EA1DDO.


Grabé en un video donde explica la construcción de la antena.


En el día de hoy me llevé la sorpresa de verme publicado como una entrada en su Blog. Su Blog, por cierto, espectacular, lleva metiendo artículos desde Junio de 2009. Os emplazo a visitarlo y pasar un rato ameno leyendo los artículos y viendo cantidad de fotos de radioaficionados y antenas!

lunes, 21 de marzo de 2016

Usando DSD+

¿Que es DSD+?

DSD es un acrónimo que viene de Digital Speech Decoder, significa decodificador de voz digital.
Es un programa que en la actualidad es capaz de decodificar los siguientes modos de audio:

  • D-STAR
  • NXDN4800
  • NXDN9600
  • DMR (MotoTRBO)
  • P25 Phase 1
  • X2-TDMA
  • ProVoice

Para ello el programa debe recibir audio sin filtrar (banda base) o bien a través de una entrada de la tarjeta de sonido de nuestro PC o a través de un VAC (Cable de audio virtual) el audio procedente de otro programa.

Hay que tener en cuenta que si se intentan escuchar estas modalidades y las transmisiones se realizan usando algún tipo de cifrado para impedir que usuarios fuera del grupo puedan recibir las comunicaciones, estas no se escucharan al no disponer el programa de ningún tipo de posibilidad de introducir o romper claves. Es decir, este programa solo permite escuchar señales transmitidas en formato abierto.

Donde obtenerlo.



La pagina oficial del proyecto DSD+ es http://www.dsdplus.com/. En ella están disponibles todas las versiones existentes del programa. Hay dos maneras de obtener DSD+ la gratuita y la "fast lane". La segunda requiere de una donación a los mantenedores del proyecto, pero a cambio tienes acceso a muchas versiones con mas características antes de su liberación gratuita. La versión "fast lane" también permite mas opciones que la libre
En la página http://forums.radioreference.com/voice-control-channel-decoding-software/ podemos encontrar mucha informacion sobre el programa y reportar sugerencias y errores si encontramos alguno.
El programa viene comprimido en un archivo .rar, solamente hay que descargar la ultima versión, y descomprimir en cualquier carpeta de nuestro disco duro. Si es la primera vez que se instala el programa hay que descargar primero la ultima versión libre disponible y luego la mas actualizada.
Este es el contenido del archivo ".rar".


Instalación.

Voy a explicar la instalación y funcionamiento del DSD+ usando como receptor un SDR AirSpy y el programa SDR#.

Una vez extraído el contenido del archivo ".rar" en la carpeta deseada lo siguiente es configurar el SDR# para poder usar correctamente el DSD+. Para ello vamos a proceder a instalar un plug-in llamado DSD Interface creado por Vasily. Se puede descargar desde esta dirección http://www.rtl-sdr.ru/page/plagin-dsd-interface. Para instalar el plug-in hay que descargar el archivo comprimido, descomprimirlo en la misma carpeta del SDR# y editar en fichero Plugins.xml para añadir la siguiente linea <add key="DSD" value="SDRSharp.DSD.DSDPlugin,SDRSharp.DSD" />. Una vez añadida la linea cerramos el editor de texto y lanzamos el programa SDR#.
Al abrirlo veremos que aparece en la parte izquierda del programa un nuevo plug-in llamado DSD Interface, con las siguientes opciones


Lo siguiente que debemos hacer es pulsar el botón Configure para que se abra la ventana de configuración de los parámetros de funcionamiento del DSD+.


Lo primero a realizar es colocar en la casilla DSD path, la ruta de la carpeta donde hemos extraído el DSD+. Cerramos la ventana con el botón OK y pulsamos a continuación el botón Start DSD. Si todo va bien se nos van a abrir cuatro ventanas nuevas. En la imagen siguiente las he colocado de manera ordenada, cuando se abren se montan unas encima de otras.


Esta primera vez, el programa no va a funcionar, pues hemos de seleccionar antes la entrada y salida del audio. Pero es necesario ejecutarlo así para poder tomar nota de los números correctos de audio input device y audio output device. Estos corresponden a la entrada de audio en banda base para decodificar y la salida de audio decodificado hacia los altavoces. Para averiguar los que debemos usar, en mi caso tengo muchas entradas y salidas de audio distintas, nos fijamos en la lista que aparece nada mas ejecutar el DSD+.


Como se puede apreciar, en mi ordenador hay 13 dispositivos de entrada y 17 de subida. Yo utilizo para pasar el audio desde el SDR# al DSD+ el VAC, del cual tengo instaladas tres instancias. Asi que el primer numero que debo anotar es el que corresponde al Line 1 (Virtual Audio Cable), en este caso el 8. Y para la salida, lo normal es usar los altavoces conectados al PC, en este caso el numero 1 Altavoces (Realtek High Definit. Ahora cerramos el DSD+ con el botón Stop DSD del plug-in, y entramos otra vez en las opciones de configuración pulsando el botón Configure. Como se puede ver en la imagen anterior, hay una sección que se llama Input/Output, es ahí donde tenemos que seleccionar los números que hemos escogido anteriormente, en este caso 1 para Input y 8 para Output. Finalizada esta configuración, los demás parámetros los vamos a dejar como están por defecto, ya podemos cerrar la ventana y volver a lanzar el DSD+.

Escuchando, que es lo que nos interesa.

Ya tenemos configurado el programa y ahora hemos de buscar señales para decodificar. En mi zona no he encontrado nada de D-Star, ProVoice y X2-TDMA, pero si que he encontrado NEXEDGDE, DMR y P25 (aunque este todavía no he podido decodificarlo).
Como ayuda voy a poner imágenes y grabaciones de como se ven y suenan los distintos modos.

DMR

Ocupa un ancho de banda de 12.5 KHz, permite la transmisión de dos canales de audio simultáneos y el DSD+ los descodifica dirigiendo uno de los canales al altavoz izquierdo y otro al derecho. Su sonido es el siguiente.
Para mas informacion sobre este sistema ver MOTOTRBODMR y Wikipedia.


























NEXEDGE

Existen dos versiones de NEXEDGE, NXDN48 y NXDN96. El ancho de banda de este sistema es de  6.25KHz para la versión NXDN48 y 12.5KHz para la NXDN96. Solamente es capaz de transmitir un canal de audio simultaneo. Su sonido es este. Para mas informacion sobre este sistema ver Wikipedia





















P25

Las transmisiones de P25 en mi zona son mas bien escasas. Solo he encontrado dos frecuencias que usan este modo de transmisión, pero ademas, tienen muy poco uso así que me es imposible obtener ninguna grabación de sonido. En el momento en que lo consiga lo añadiré aquí. De todas maneras para mas informacion ver APCO Project 25 y Wikipedia

Funcionamiento

Editando vídeos, en poco tiempo estarán disponibles


Continuaré escribiendo, queda bastante por contar, pero lo publico ya para que vayáis comentando vuestras opiniones.

73. EA5KL, Mariano.

lunes, 22 de febrero de 2016

Configurando un PC para el cuarto de radio (Parte II)


Hace unas semanas abordaba el tema de elegir un PC para el cuarto de radio AQUÍ

Al final de esa publicación decía que: "Al tema de la Tarjeta de Video, DVD, Tarjeta Wifi y otros dispositivos como adaptadores PCIe para puerto Serie (RS232) o lectores de tarjetas de memoria le dedicaremos otro "post" específico."

Vamos a ello. Empiezo con los elementos más sencillos y dejo el plato fuerte del VIDEO para el final de este artículo.

Lector-Grabador DVD

En el último PC que construí para mi cuarto de radio no puse lector DVD. De hecho, la caja no tiene ni la bahía para poder instalarlo. Opté por un Grabador de DVD externo USB 3.0.   Los tienes por casi el mismo precio que cuesta un DVD interno, con la ventaja de poder usarlo en muchos dispositivos, como puede ser un portatil sin disquetera, un tablet Android, etc... Esta versatilidad me convenció. Hace mucho que no uso los CDs o DVDs. Alguna vez los "drivers" vienen en un CD, pero la mayoría de las veces hago uso del internet y descargo la versión más actual para mi sistema operativo.
Posíblemente la única razón por la que puedo justificar tener una unidad DVD es si es Grabadora para realizar Backups en DVD virgen o por ver alguna película que tenga en DVD.

Incluso para todo eso hace años que utilizo pinchos USB de memoria. Son mucho más pequeños y cómodos de usar. Este de Kingston de 32GB y USB 3.0 cuesta menos de €9.


Tarjetas WiFi

Si puedes conectar con cable ethernet, no lo dudes, olvídate del WiFi y usa el cable. Si además puedes tener tu red local GigaLan en vez de 100Mbps, mejor todavía. Con los proveedores de internet dando hasta 300Mb con Fibra Óptica, hay que tener GigaLan en casa para poder usar esas velocidades.
Si necesitamos usar WiFi por no poder poner cable las opciones son tarjetas internas o pinchos USB.
En un ordenador de sobremesa podemos instalar una tarjeta PCIe para WiFi. Algunas placas base incluyen el WiFi y tan solo hay que conectar una antena externa (la antena suele venir incluida).
La tarjeta WiFi interna PCIe será más rápìda que una USB por la velocidad natural del puerto sobre el que va instalada, sin embargo solo la podemos usar en ese PC en particular. Una tarjeta USB la podemos utilizar en cualquier dispositivo.

Tenemos que tener en cuenta que la velocidad máxima de nuestra red siempre vendrá dada por el router al que nos conectemos. Una tarjeta como esa de €50 con tecnología 802.11AC con una velocidad máxima de 1300Mbps funcionará a 50 o 100 MBps en una red 802.11G o N.

Puertos Serie RS232

Muchos fabricantes de equipos de radio se empeñan en seguir utilizando la anticuada tecnología de los puertos Serie. Estos puertos son lentos, conflictivos y no se pueden compartir. No podemos conectar dos dispositivos al mismo puerto COM. A ver si se van poniendo las pilas y empiezan a usar puertos TCP para todas las comunicaciones.

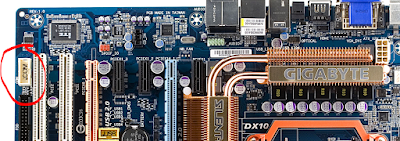

Muchas placas base tienen todavía una conexión COM disponible. Pero como no es habitual la dejan como un "header" o pines en la misma placa y tu tienes que suministrar el conector.

Algo así por ejemplo:


Esto se puede conectar sobre la placa base directamente. Normalmente viene marcado junto al conector con la etiqueta "COM" "COM1" o algo así.



Si necesitamos más puertos tenemos 2 opciones. Comprar un conversor USB-Serie o comprar una placa PCIe con los puertos COM.
Si compramos un conversor USB-Serie es conveniente cerciorarse que tiene el chip FTDI auténtico o el Prolific PL2303 y no un clon o copia china.

Este Prolific tienes buenos reviews y es auténtico por €9.

La tarjeta PCIe con un par de puertos serie es también una opción interesante.
Esta de la imagen la encontramos en amazon por €14.

VIDEO HD

Llegamos a la parte interesante. Video en el cuarto de radio. El Software Definido por Radio nos permite VER el espectro. Y con algunos equipos esto puedes ser una experiencia maravillosa si le juntamos un monitor grande con buena resolución.



Durante los últimos años los monitores de ordenador han estado dominados por la resolución 1920x1080 por el abaratamiento de estas pantallas. Esta resolución que nos permite ver contenido HD en un televisor, nos permite poder tener un monitor de ordenador hasta unas 24 pulgadas sin sufrir pixelado a la distancia habitual de unos 60 a 80 cm de distancia. Un monitor de más de 24 pulgadas con una resolución máxima de 1920x1080 no se va a ver tan bien. Al final lo que hay que tener en cuenta son los DPI (Dots per Inch) puntos por pulgada. Cuanto mayor es este número mayor es la densidad de puntos por pulgada cuadrada de pantalla. Con los móviles hoy en día hemos llegado a unos DPI absurdamente altos. Tenemos móviles con pantallas de 5 pulgadas con mejor resolución que pantallas de ordenador de 24 pulgadas.

En el cuarto de radio, donde es común tener varios programas abiertos la resolución, el tamaño de la pantalla y los DPIs van a ser muy importantes.

La resolución determina el número máximo de píxeles que podemos tener en la pantalla. En dos monitores, uno de 19 pulgadas y otro de 24, con la misma resolución caben los mismo elementos. Sin embargo dos monitores del mismo tamaño pero uno con mayor resolución nos va a permitir ver más cosas en el mismo espacio.
El gráfico de arriba ilustra como sobre una misma pulgada cuadrada la diferencia entre una resolución y otra significa muchos más cuadros. Podemos darnos cuenta que el circulo de la derecha tiene mucha mejor "definición". Si entornas los ojos o te alejas un poco de la pantalla el círculo de la derecha te puede parecer perfectamente redondo.

Si queremos tener un programa de Cluster abierto, un programa para digitales, el programa de log, el programa de manejo del SDR, una página web, etc.... Un monitor solo, de 1920x1080 no va a ser suficiente. Vamos a necesitar un par. E idealmente 3, para no tener la división entre los monitores justo en frente. Tres monitores de 1920x1080 es hoy en día una configuración accesible a muchos bolsillos.
Foto de jamesg990 en Flikr
Podemos comprar monitores de 24 pulgadas de 1920x1080 por unos €130 cada uno. Las cosas a tener en cuenta al comprar un monitor HD.
  • Las conexiones que tenga (VGA, DVI y/o HDMI). Encontramos monitores baratos que luego solo tienen VGA. El cable VGA es muy propenso a sufrir interferencia de RF y no es un buen candidato para el cuarto de radio. Mejor DVI o HDMI. HDMI puede llevar audio y los cables son mucho más baratos.
  • Que no pese mucho y tenga la posibilidad de soporte VESA. VESA es el estándar de soporte de monitores. Si no es compatible con VESA nos va a ser muy dificil poder colgar los monitores o ponerlos en un brazo como el de la foto de abajo.
  • Los fabricantes de monitores, para hacerlos más planos, sacan la alimentación fuera del monitor y lo ponen en un transformador que va en el suelo. Estos transformadores pueden ser de muy mala calidad y producir mucho "ruido" en las bandas de radioaficionados. La recomendación es investigar un poco y no comprar lo más barato. O comprar y comprobar que no producen ruido, y si lo hacen devolverlos. La otra opción es asegurarnos de comprar un monitor que funcione a 12-15v y alimentarlo desde la fuente de alimentación del cuarto de radio.

  • Si vamos a usar varios monitores el perfil más estrecho es recomendable. También puede ser dificil encontrar el mismo modelo si pasa mucho tiempo desde que lo compramos. Si vamos a ir por esta ruta y no los vamos a comprar todos a la vez es mejor comprar un modelo más actual para darnos más margen a la hora de añadir el 2o o 3er monitor más adelante.


Poder visualizar el escritorio de Windows expandido en 3 monitores HD de 1920x1080 require que la tarjeta de video sea capaz de reproducir una resolución de (1920x1080) x 3 salidas de video simultáneas.

La mayoría de las tarjetas integradas Intel con chipset 1150 pueden hacerlo sin problema. En los ordenadores que construímos en los posts anteriores podemos tener esta configuración. El limitante es que la placa base tenga o no suficientes salidas para conectar 3 monitores. Si queremos usar 3 monitores con la tarjeta gráfica integrada tendremos que asegurarnos de tener esas 3 salidas de video.

Si ya tenemos el ordenador y este solo tiene una salida de video podemos agregar una tarjeta de video para poder tener más de un monitor. Hoy en día, tenemos hasta la posibilidad de conectar monitores adicionales con Adaptadores de video USB.

Este adaptador iLite USB 3.0/2.0 to HDMI Converter Adapter for Windows XP/7/8/10 up to 1920x1080  nos permite conectar un monitor HD a una salida de USB por €28

VIDEO 4K

Lo que realmente se está poniendo interesante es el mundo de la Super Alta Resolución o comúnmente conocida como resolución 4K (Aunque los expertos dicen que es una denominación errónea porque 4K deriva de la resolución 4096 x 2160 y muchos de los monitores comercializados como 4K realmente solo llegan a 3840x2160). Al empezar a aparecer en los televisores de consumo casero las pantallas 4K, estás se están abaratando.... llegando a ser una alternativa viable en el cuarto de radio.
Un solo monitor con resolución 4K es el equivalente a 4 monitores de HD (1080).


Tendríamos que poner 4 monitores de HD juntos para tener la misma resolución.


Pero cuidado, porque si metemos toda esa resolución en una pantalla de 24 o inclusive 28 pulgadas nos vamos a encontrar con unos iconos y un texto tan sumamente pequeño que va a ser imposible leer nada. 4 monitores de 24 pulgadas puestos en una configuración 2+2 nos ocupa un poco mas de 1 metro de lado a lado y unos 70 cm de altura.



Si queremos algo así (4 x 24 pulgadas) en un solo monitor necesitamos irnos a un monitor de unas 48 a 50 pulgadas.
Y eso es hoy en día factible. Tenemos monitores de 48 pulgadas, con resolución 4K por unos €600, prácticamente el precio de 4 monitores de 24 pulgadas de 1080. Pero cuidado, tenemos que tener bastantes cosas en cuenta.
  • No todas las tarjetas de video soportan esa resolución. Estamos hablando de 3840x2160 de resolución.
  • No todos los cables soportan esa resolución. Un cable VGA soporta una resolución máxima de 1920x1200, lo mismo que un cable DVI. Un cable DVI necesita ser Dual Link para poder llegar a 2560 x 1600, y aún así no llegaría a 4K.
  • Tan solo HDMI y DisplayPort pueden llegar a esa resolución.... pero ojo, HDMI 1.4 llega a 3840x2160 pero a 30Hz no a 60Hz. Y eso quiere decir que se produce "ghosting". Al tener una velocidad de refresco inferior (30Hz) las imágenes parece que dejan un halo al moverse.
  • A esto hay que añadirle que el concepto de Chroma Sub-Sampling. Para poder procesar imágenes de 4K algunos monitores "comprimen" la imagen eliminando colores RGB.





  • La diferencia entre un Chroma Sub-Sampling de 4:1:1 o 4:2:0 a uno 4:4:4 puede ser muy significativos. De repente ese monitor de 48 pulgadas 4K que ibamo a comprar por €500 ya no es el chollo que pensábamos.
  • Necesitamos que se trate de un monitor que acepte Display Port 1.2 (algo bastante difícil) o HDMI 2.0 (no 1.4). Y que mantenga un Chroma Sub-Sampling de 4:2:2 o superior.
Las opciones se reducen un montón.
Tarjetas de video con HDMI 2.0 hay muy pocas, tan solo las más modernas de NVIDIA. La opción más económica sería una Nvidia GeForce 750Ti por unos €130

Tarjeta con Display Port que aguanten 3840x2160 a 60Hz hay bastantes más, desde la GTX600 en adelante, pero no hay ningún televisor comercial que aguante 4K con entrada DisplayPort así que necesitaríamos un adaptador conversor, y el único que existe es este:

Que no es una mala opción por €40 si ya tenemos una tarjeta de video con DisplayPort en nuestro PC.

Las opciones de televisores de 48 o más pulgadas con HDMI 2.0, 4K a 60Hz y Chroma Sub-Sampling de 4:2:2 o superior son todavía menores.

En SAMSUNG por ejemplo, tenemos que irnos a la gama JU6500 o superior. Tipo ESTE por cerca de €900.
La gente de RTINGS tienen una página fantástica (en inglés) donde tienen un listado de los mejores televisore para usarlos como monitor de ordenador.


Si queremos algo entre 48 y 50 pulgadas de 4K a 60Hz 4:4:4 por menos de €1000 la única opción actual es el Samsung JU6500. Por €200 más el Samsung UAJU7500 es una opción muy interesante.

Personalmente me gusta la idea de un televisor curvo al estar a una distancia de 1 metro más o menos. Para un televisor en el salón, a una distancia de más de 2 o 3 metros, la curvatura no me parece tan interesante.





sábado, 13 de febrero de 2016

Videos sobre el manejo de SmartSDR (Parte I y II)

Estimados,

He creado unos videos sobre el manejo de las funciones básicas de SmartSDR en Español ya que no disponemos de un manual en nuestro idioma.
Espero que os sea de utilidad.

No dudéis en sugerir contenido para futuros videos

PARTE I



PARTE II




73s

Salvador
EA4GLI
8P9EH

martes, 9 de febrero de 2016

PC para el cuarto de radio por menos de €200

He recibido algunos mensajes de colegas preguntando por una opción económica para montar un PC en el cuarto de radio.

Se me ocurre la siguiente configuración por menos de €200

(EDITADO en Julio 2016 con cambios y nuevos precios)

Procesador Intel Pentium G3320 - Procesador de doble núcleo (3 GHz, 54 W, DDR3 SDRAM)
 Intel Pentium G4400 (Dual Code 3.3GHz)
Placa Base Gigabyte GA-H81M-S2H (Intel Socket 1150, DDR3-SDRAM, HDMI, DVI, VGA, SATA3, MicroATX)
Memoria RAM de 4 GB HyperX Fury (1066 MHz, 1333 MHz, 1600 MHz) DDR3 Non-ECC CL10 DIMM
Disco duro interno de 120 GB - Kingston SSDNowV300 - (2,5" SATA 3.0)
Caja semitorre con Fuente de 500 W L-Link Negra

Presupuesto:

Procesador €56,41
Placa Base €49,95
Memoria €19,70
Disco Duro €43.18
Caja/Fuente €27.95

TOTAL €197,19

Por €20 más merece la pena pillar un SSD de 240GB

A este PC le faltaría el sistema operativo (recomiendo windows 7 64Bit), un monitor, teclado y ratón.
Por menos de €100 tenemos Monitores de 22 pulgadas de resolución 1080p

Ventajas de esta configuración y posibles mejoras.

La principal ventaja de esta configuración es mantenernos en la plataforma Intel Chipset LGA 1150 que nos permite pasar a un procesador Core i5 o Core i7 en un futuro para darnos mayor rendimiento sin tener que realizar ningún cambio.
Al utilizar un disco duro SSD tendremos un arranque y movimiento de ficheros muy rápido. La placa también tiene salida para 3 monitores simultaneos con el chip de video interno (Intel HD).

Otra ventaja de esta placa es el tener puertos USB 3.0 así como puerto PCIe x16 para poder meter una tarjeta de video de última generación y puerto ethernet GigaLAN.

Las principales mejoras que recomendaría serían pasar a 8GB añadiendo un segundo módulo de memoria de 4GB por lo que subimos a €218,08 y poner un SSD de 240GB en vez de 120GB por €26 más, como puede ser este Crucial SSD de 240GB que nos subiría el total a €243.08. Por €45 más duplicamos memoria y Disco Duro.

Dependiendo del precio el día que compremos los componentes una mejora interesante sería comprar el procesador Intel Pentium G3350 Es unos €10 más caro pero mejora en casi un 10% el rendimiento respecto al G3320 o incluso pasar a un Intel Pentium G4400 por €14 más. El nuevo total serían €212.

Otra posible mejora en un futuro es añadir una tarjeta de video como puede ser la NVIDIA GeForce GTX 750 Ti 4GB por €160.

sábado, 30 de enero de 2016

Configurando un PC para el cuarto de radio (Parte I)

(Ver Parte II)

Una pieza fundamental en el cuarto de radio es el ordenador. La Radio Definida por Software (SDR) requiere, para sacarle todo su rendimiento, un buen PC.

Sistema Operativo

A la hora de elegir entre Windows, Linux o Mac, y dada la enorme cantidad de programas de radio que existen para Windows y no están disponibles para los otros dos sistemas operativos, la elección es casi exclusivamente Windows. Sin embargo, hay que tener en cuenta que gracias a Parallels y BootCamp podemos usar programas de Windows en los Mac, cosa que al revés no es factible.Hay un "hackintosh" para usar iOS en un pc clone, pero es complejo.

Si al tema de la compatibilidad de programas le añadimos la compatibilidad de drivers para dispositivos como RS232, keyers, etc... es casi imposible usar un sistema en el cuarto de radio que no sea Windows.

¿Qué buscamos en ese PC Windows para el cuarto de radio?
  • Estabilidad
  • Compatibilidad de dispositivos
  • Pocas emisiones de RFI y buen apantallamiento a la RF de las emisoras.
  • Silencioso
Y específicamente para SDR
  • Buena tarjeta de video para configuraciones multi-monitor
  • Buena tarjeta de audio


¿Portatil o Sobremesa?

Existen portátiles con unas características muy atractivas. Tienen buenos procesadores, tarjetas de video y bastantes puertos para permitirnos usarlo en el cuarto de radio. Si le sacamos la señal de video a uno o 2 monitores, un ratón y teclado externo puede ser una opción válida.

Portatil

Algo como este portatil

ASUS F555LA-XX2035T - Portátil de 15.6" (Intel Core i3-4005U, 4 GB de RAM, Disco HDD de 500 GB, Intel HD Graphics 4400, Windows 10), Color Plateado -Teclado QWERTY Español

Por menos de €400 nos permite manejar prácticamente todos los programas de radio. Por €200 más podemos doblar la memoria, mejorar el procesador y tener una tarjeta de video dedicada de unos 2GB.

Este portatil por €599 puede utilizarse en el cuarto de radio y manejar multiples programas simultáneamente.

ASUS X555LJ-XX041T - Portátil de 15.6" (Intel Core i5-5200U, 8 GB de RAM, Disco HDD de 1 TB, NVIDIA GT920M de 2 GB), negro y plateado -Teclado QWERTY Español

Pero si la portabilidad del PC del cuarto de radio no es muy importante, no activamos muchas cosas fuera del QTH y queremos tener una mejor relación calidad precio lo mejor es un ordenador de sobremesa. Y si lo compras por partes y lo montas tú mismo, puedes ahorrarte un 15 o 20% respecto al precio de un PC de sobremesa ya montado y configurado.

Sobremesa ya configurado

Si no se te da bien montar tu propio PC, la opción de un PC de sobremesa ya configurado y montado puede ser atractiva. Una buena manera de encontrar PCs con un rendimiento alto es buscar los configurados para "gamers". Usuarios de PC que quieren poder usar el ordenador con juegos de última generación suelen buscar el tipo de características que hacen el PC ideal para que tenga un rendimiento extraordinario en el cuarto de radio.

Por regla general nos interesa tener más memoria que un procesador más rápido. Y nos interesa más que sea estable que intentar sacar un poco más de rendimiento haciendo overclocking. Si también vamos a trabajar con programas muy visuales como SmartSDR de Flex u otros como SDRConsole, SDR#, etc... una buena tarjeta de video es importante.

Por €379 podemos encontrar un PC de Sobremesa ya configurado con Core i5, 8GB de RAM y disco duro de 1TB.

Ordenador INTEL QUAD CORE i5 4460 12,8Ghz - 8Gb DDR3 - 1TB Disco Duro - DVD-RW

Más completo al incluir teclado, ratón y monitor puede ser este PC de sobremesa basado en un procesador AMD A8 6600K, 8GB de memoria y tarjeta gráfica Radeon HD8670D.

ORDENADOR GAMING A8 6600K 8GB RAM GRÁFICA RADEON HD8570D TECLADO, RATÓN Y MONITOR INCLUIDOS [INCLUYE SISTEMA OPERATIVO]

Yo soy más partidario de plataforma Intel, pero los AMD pueden ofrecernos una relación calidad precio sorprendente. El PC anterior, con todo lo necesario para funcionar, incluido el Windows 10, por €440!

Yo prefiero que no venga con sistema operativo para poder instalar el Windows 7, que es mucho más compatible con muchos de los programas relacionados con la radio. Como programas de seguimiento de satélites, control de rotores, manejo de keyers, CAT, etc.

Sobremesa por piezas

Esta es, definitivamente, mi opción favorita. Nos da total libertad para configurar el ordenador a nuestro gusto. Podemos utilizar piezas de muy alta calidad, y podemos ir por etapas, si no queremos desembolsar todo el dinero de un PC nuevo en una sentada.

La mayoría de los componentes que voy a elegir para este montaje son elecciones personales, pero te pueden servir de guía.

Empezamos con la elección de plataforma. En este caso INTEL.

Si queremos utilizar los procesadores Intel de última generación (SKYLAKE) necesitamos que la placa base sea compatible y que por lo tanto acepte socket 1151. El chipset Intel Z170 nos ofrece USB 3.1 type C, compatible con la conexión de los nuevos dispositivos móviles.

Para este PC vamos a elegir una placa ASRock. (ASUS y Gigabyte son opciones válidas como marcas recomendables para placas base). Dentro de las placas con chipset Z170 vamos a encontrar cosas decentes en un rago que va desde los €100 a los más de €300.

Esta ASUS Z170-P D3 - Placa base nos cuesta €109
A medida que subimos de precio podemos tener más opciones en la placa. más puertos para discos duros, más capacidad de memoria, más puertos USB de serie, etc... Realmente la inversión en una buena placa base con margen para instalar cosas en el futuro es una buena inversión. Al comprar la última tecnología gastamos un poco más pero alargamos la vida útil de esta ordenador. Lo vamos a utilizar satisfactoriamente por más de 5 o 6 años.

Esta placa ASRock Z170 Extreme4 - Placa base (S1151 ATX Intel Z170 DDR4) por €150 nos ofrece

7 puertos USB 3.0, 3 conexiones de video de alta resolución y un puerto USB 3.1 Type-C

Si queremos ahorrar en el desembolso inicial a esta placa le podemos poner un procesador Intel Pentium G4400 por €62 y más adelante actualizar a uno más poderoso. O directamente ponerle un Intel i5-6400 por €184


Para que el PC esté completo necesitamos Memoria, una caja, fuente de alimentación y un disco duro. A esto le podemos añadir una tarjeta gráfica, una unidad de DVD y una tarjeta WiFi.

Memoria

Mínimo 8GB, recomendable 16GB. Como usamos chipset Z170 podemos usar memoria DDR4. Lo packs de memoria pareada nos permite instalarla en modo doble canal. Por lo tanto es mejor comprar 2x4GB para 8GB o 2x8GB para tener 16GB que un solo chip. Podemos también empezar con un solo chip de 8GB y luego añadir un segundo de 8GB, pero para poder usarlos en modo dual tienen que ser de la misma marca, modelo y características.

Yo voy a elegir, para este PC 16GB DDR4 de alta velocidad. En particular estos HyperX Memoria RAM de 16 GB, 2666MHz

Caja

La caja depende del gusto personal. En función de la placa base (ATX, mini ATX, etc...) elegiremos una caja donde nos quepan las cosas. Si no va a estar a la vista, cualquier exterior nos vale, lo importante es que venga con ventiladores grandes de pocas revoluciones para mantener los componentes internos a buena temperatura y no produzca casi ruido.

Aquí puedes ver muchas opciones Cajas para PCs de Sobremesa

Fuente de Alimentación

Con la fuente de alimentación me pasa como con la placa base. Comprar algo de mejor calidad nos va a dar muchos años de uso. Muchos de los problemas de estabilidad de los PCs van atados a fallos o mala calidad en las fuentes de alimentación (incluso PCs de marca ya montados). No caigas en la tentación de comprar una caja con la fuente incluida al ver que es muy barato, seguramente sea una fuente de muy mala calidad que te va a causar problemas y dolores de cabeza.

Es una buena idea compra una fuente por encima de las necesidades de vatios. Una fuente de 500W sobra para el ordenador que estamos montando, pero como queramos añadir ventiladores, discos duros, una tarjeta de video potente, etc... podemos acabar necesitando actualizar a una superior. El dinero extra que gastes hoy te lo ahorras en el futuro.

Por otro lado, las fuentes de alimentación tienen un ciclo de vida muy superior al resto de componentes. Una buena fuente de hace 8 años puede ser totalmente válida hoy en día. Incluso diría que con la reducción de consumo de los componentes y los procesadores, fuentes que se quedaban escasas hace unos años sobran hoy en día.

La otra razón por la que merece la pena gastar un poco más y comprar una marca reconocida es la necesidad en el cuarto de radio de reducir las fuentes de ruido RFI. Las interferencias que producen las fuentes conmutadas que no están bien filtradas puede ser horroroso en un cuarto de radio.

A mi personalmente me van muy bien las fuentes de la marca Corsair. Las tienes de 550w por €55 Corsair VS550. Aquí puedes ver distintos modelos Fuentes CORSAIR

Para este PC yo elijo la fuente Corsair CX 750M modular y de 750W.


La fuente modular nos permite conectar solo los cables que vamos a usar.

DISCO DURO

Los discos duros han avanzado un montón en los últimos años. Los disco de estado sólido SSD nos ofrecen velocidades tremendas y al no tener partes móviles, una esperanza de vida, en principio, superior a los tradicionales de platos.

Con velocidades de Lectura y Grabación muy altas, los SSD son los discos recomendables para instalar el Sistema Operativo y para trabajar con ficheros de video.

Un configuración habitual es utilizar un SSD de unos 120GB para el Sistema Operativo (como disco C de arranque) y un disco duro tradicional SATA de alta capacidad (1 TB o más) para almacenar ficheros.

Al precio al que están bajando los discos SSD, casi no merece la pena utilizar un Disco Duro SATA de platos. Tenemos opciones de SSD de 250GB por €77 como este Samsung 850 EVO - Disco duro sólido (250 GB, Serial ATA III, 540 MB/s, 2.5"), negro

Es un SSD que recibe muy buenas críticas, y 250GB nos da para bastantes cosas. Cuando veamos que nos hace falta más capacidad podemos añadir un 2º o 3er disco duro. Para almacenamiento puro y duro un SATA de 1TB da para mucho a un precio razonable, pero siempre como segundo o terce disco duro y no como el disco de arranque.

Otros Componentes

Al tema de la Tarjeta de Video, DVD, Tarjeta Wifi y otros dispositivos como adaptadores PCIe para puerto Serie (RS232) o lectores de tarjetas de memoria le dedicaremos otro "post" específico. En ese post hablaré de Monitores, teclados, ratones, etc.

Los procesadores INTEL Skylake incluyen su propio procesador de video. Incluso el Pentium G de 60 euros tiene un Intel HD520 incluido. Prácticamente todas las placas base basadas en el chip Intel Z170 nos dan una salida de video.

Presupuesto total

Para un Intel Core i5, 16GB Memoria, SSD 250GB

Placa base ASRock Z170 Extreme4 - Placa base (S1151 ATX Intel Z170 DDR4) por €150
Procesador Intel i5-6400 por €184
Fuente Corsair VS550 por €55
NOX - Caja de ordenador de sobremesa (indicadores LED, USB 3.0) por €47
HyperX Memoria RAM de 16 GB, 2666MHz por €106
Disco duro Samsung 850 EVO (250 GB) por €76

TOTAL €618

Si queremos ahorrar podemos ponerle un Intel Pentium G4400 de €62 y 8GB de memoria HyperX 8GB por €56 y el total serán €446

Continúa en la PARTE II

domingo, 17 de enero de 2016

Software para acompañar a los Flex 6000

Una  de las cosas que define los SDR es el Software. El complemento ideal de los Flex Serie 6000 es el software, tanto el propio de Flex como los que han desarrollado otros colegas. Este es el listado de mis programas favoritos.



Para que una radio de la serie 6000 de Flex funcione necesitas descargar e instalar la última versión del SmartSDR (A enero de 2016 se trata de la versión 1.6.17). El listado general de todos ficheros de Flex Radio está AQUÍ. Estos son los enlaces directos.


Este fichero instalará también SmartSDR CAT y SmartSDR DAX así como los manuales de usuario actualizados.




Adicionalmente, si queremos poder usar los modos FreeDV y D-Star (para este último hace falta comprar un pincho USB que se enchufa en la parte de atrás de los Flex) tenemos que instalar los "waveforms".





Con estos ficheros ya podemos hacer radio en todos los modos disponibles en un Flex serie 6000. Pero hay un mundo de software creado por usuarios de Flex que ofrece muchas funcionalidades interesantes.

DDUtil  de K5FR


DDUtil en su version 3, de K5FR es un software fantástico que nos permite automatizar nuestro cuarto de radio al permitir configurar cantidad de cosas. De visita casi obligada es el la página del autor con un wiki explicando todas las funcionalidades


DDUtil nos permite:

  • Conectar vía TCP a la radio y emular un servidor para poner conectar Ham Radio Deluxe. Evitamos así tener que tener el programa principal de HRD y usar solo el Logbook.
  • Control de Amplificadores (Alpha, SPE, Icom, KAT500, KPA500, Acom 2k),
  • Control de Rotores (AlfaS, GreenH,HyGain, Yaesu, Prosistel, etc.)
  • Control de Vatímetros (Pwr Master, LP-100, WaveNode, Alpha 4500, Elecraft W2) incluso con 4 sensores adicionales de WaveNode.
  • Al conectar vía TCP-IP con el Flex también nos permite controlar todas las funciones del Flex así como leer datos de voltaje, potencia, roe, etc...
  • Podemos crear Macros que combinen todos estos dispositivos.
  • Función AutoDrive. Olvídate del ALC, con Auto Drive eliges la potencia específica por banda. Con posibilidad de definir una potencia menor para usar el ampli a medio o un cuarto de rendimiento, seleccionar la potencia en caso de desactivar el ampli y tener potencias de excitación diferentes para SSB, AM y Digitales.
  • Tiene también una función de configuración del FlexControl que permite muchas más opciones de configuración al permitir el Double-Click y el Long-Click.
FRStack de AA3RK



FRStack nos permite un manejo muy interesante de las frecuencias. La función MRU nos permite ver las últimas frecuencias que hemos utilizado en las distintas bandas para poder volver a ellas con un click. Estas memorias automáticas no solo recuerdan la frecuencia, además recuerdan como estaba configurado el flex (Filtros, ancho de recepción, amplitud del panadapter, velocidades de refresco, NB, WNB, y un largo etc.). Nos permite hacer escaneos de un segmento de la frecuencia y guardar las frecuencias que va encontrando.


Añade Squelch en todos los modos, configuración de límites de banda, nos da una ventana que siempre está arriba que tiene el Voltaje, Temp, SWR y potencias de TX y reflejada. Y muchas cosas más que voy descubriendo. La última versión añade APF y fondo transparente en el panel de volt, roe, etc.

El siguiente en la lista es el SDR-Bridge


SDR-Bridge simplifica el proceso de usar el CW Skimmer con los pueros DAX IQ de los Flex. Para que Funcione hace falta tener el CW Skimmer (software de pago $79) instalado.




Para las personas que les gustan los medidores de señal analógicos los colegas italianos (Vittorio IK4IRO y Giuseppe IK3VIG) de www.woodboxradio.com hacen un medidor chulísimo.




Los siguientes en la lista son los programas de K9DUR. Los distribuye gratuitamente pero acepta donaciones. (Por favor donar!!)


Mi favorito, sin lugar a dudas, es el 6K SWR Plotter. Es un programa que se conecta al Flex y nos permite hacer gráficas de ROE de cualquier banda con el Flex. Si eres un poco "hacker" puedes modificar el fichero XML de límite de bandas para que te haga gráficos fuera de las frecuencias de TX "legales" (Estos solo funciona en los Flex 6500 y 6700 que estén abiertos de banda con el fichero TURF que te da Flexradio)

Todas las utilidades creadas por Raymond K9DUR las puedes encontrar AQUÍ

A parte del SWR Plotter también tiene un Monitor de Voltaje y Temp del Flex, un Keyer de Morse, un Keyer de Voz y un programa para gestionar las memorias. (algunas de estas funciones, como el Keyer de Morse y el programa de gestión de memorias están resueltas en SmartSDR)

73s

Salvador

PD. Sobre SWRPlotter6k

En respuesta a la consulta de Javier. Yo no tengo problemas para que el SWRPlotter6k vea la emisora. Mira:


Lo único que se me ocurre es que el Firewall de Windows esté bloqueando el programa. Recuerda que como el Flex se comunica vía Ethernet tienes que permitirle la conexión con una regla del Firewall. Normalmente esto te lo pide al instalar. Puedes desinstalar y reinstalar el programa y ver si te lo pide o entrar en Windows Firewall with Advanced Security y buscar la regla para el SWRplotter6k.

En Windows 7 se ve así (imagino que para Windows 10 no será muy diferente)


Recuerda Javier que normalmente si un programa con acceso a red no funciona bien la mayoría de las veces es que el Firewall no está bien configurado.
