Configurando un PC para el cuarto de radio (Parte I)

(Ver Parte II)

Una pieza fundamental en el cuarto de radio es el ordenador. La Radio Definida por Software (SDR) requiere, para sacarle todo su rendimiento, un buen PC.

Sistema Operativo

A la hora de elegir entre Windows, Linux o Mac, y dada la enorme cantidad de programas de radio que existen para Windows y no están disponibles para los otros dos sistemas operativos, la elección es casi exclusivamente Windows. Sin embargo, hay que tener en cuenta que gracias a Parallels y BootCamp podemos usar programas de Windows en los Mac, cosa que al revés no es factible.Hay un "hackintosh" para usar iOS en un pc clone, pero es complejo.

Si al tema de la compatibilidad de programas le añadimos la compatibilidad de drivers para dispositivos como RS232, keyers, etc... es casi imposible usar un sistema en el cuarto de radio que no sea Windows.

¿Qué buscamos en ese PC Windows para el cuarto de radio?
  • Estabilidad
  • Compatibilidad de dispositivos
  • Pocas emisiones de RFI y buen apantallamiento a la RF de las emisoras.
  • Silencioso
Y específicamente para SDR
  • Buena tarjeta de video para configuraciones multi-monitor
  • Buena tarjeta de audio


¿Portatil o Sobremesa?

Existen portátiles con unas características muy atractivas. Tienen buenos procesadores, tarjetas de video y bastantes puertos para permitirnos usarlo en el cuarto de radio. Si le sacamos la señal de video a uno o 2 monitores, un ratón y teclado externo puede ser una opción válida.

Portatil

Algo como este portatil

ASUS F555LA-XX2035T - Portátil de 15.6" (Intel Core i3-4005U, 4 GB de RAM, Disco HDD de 500 GB, Intel HD Graphics 4400, Windows 10), Color Plateado -Teclado QWERTY Español

Por menos de €400 nos permite manejar prácticamente todos los programas de radio. Por €200 más podemos doblar la memoria, mejorar el procesador y tener una tarjeta de video dedicada de unos 2GB.

Este portatil por €599 puede utilizarse en el cuarto de radio y manejar multiples programas simultáneamente.

ASUS X555LJ-XX041T - Portátil de 15.6" (Intel Core i5-5200U, 8 GB de RAM, Disco HDD de 1 TB, NVIDIA GT920M de 2 GB), negro y plateado -Teclado QWERTY Español

Pero si la portabilidad del PC del cuarto de radio no es muy importante, no activamos muchas cosas fuera del QTH y queremos tener una mejor relación calidad precio lo mejor es un ordenador de sobremesa. Y si lo compras por partes y lo montas tú mismo, puedes ahorrarte un 15 o 20% respecto al precio de un PC de sobremesa ya montado y configurado.

Sobremesa ya configurado

Si no se te da bien montar tu propio PC, la opción de un PC de sobremesa ya configurado y montado puede ser atractiva. Una buena manera de encontrar PCs con un rendimiento alto es buscar los configurados para "gamers". Usuarios de PC que quieren poder usar el ordenador con juegos de última generación suelen buscar el tipo de características que hacen el PC ideal para que tenga un rendimiento extraordinario en el cuarto de radio.

Por regla general nos interesa tener más memoria que un procesador más rápido. Y nos interesa más que sea estable que intentar sacar un poco más de rendimiento haciendo overclocking. Si también vamos a trabajar con programas muy visuales como SmartSDR de Flex u otros como SDRConsole, SDR#, etc... una buena tarjeta de video es importante.

Por €379 podemos encontrar un PC de Sobremesa ya configurado con Core i5, 8GB de RAM y disco duro de 1TB.

Ordenador INTEL QUAD CORE i5 4460 12,8Ghz - 8Gb DDR3 - 1TB Disco Duro - DVD-RW

Más completo al incluir teclado, ratón y monitor puede ser este PC de sobremesa basado en un procesador AMD A8 6600K, 8GB de memoria y tarjeta gráfica Radeon HD8670D.

ORDENADOR GAMING A8 6600K 8GB RAM GRÁFICA RADEON HD8570D TECLADO, RATÓN Y MONITOR INCLUIDOS [INCLUYE SISTEMA OPERATIVO]

Yo soy más partidario de plataforma Intel, pero los AMD pueden ofrecernos una relación calidad precio sorprendente. El PC anterior, con todo lo necesario para funcionar, incluido el Windows 10, por €440!

Yo prefiero que no venga con sistema operativo para poder instalar el Windows 7, que es mucho más compatible con muchos de los programas relacionados con la radio. Como programas de seguimiento de satélites, control de rotores, manejo de keyers, CAT, etc.

Sobremesa por piezas

Esta es, definitivamente, mi opción favorita. Nos da total libertad para configurar el ordenador a nuestro gusto. Podemos utilizar piezas de muy alta calidad, y podemos ir por etapas, si no queremos desembolsar todo el dinero de un PC nuevo en una sentada.

La mayoría de los componentes que voy a elegir para este montaje son elecciones personales, pero te pueden servir de guía.

Empezamos con la elección de plataforma. En este caso INTEL.

Si queremos utilizar los procesadores Intel de última generación (SKYLAKE) necesitamos que la placa base sea compatible y que por lo tanto acepte socket 1151. El chipset Intel Z170 nos ofrece USB 3.1 type C, compatible con la conexión de los nuevos dispositivos móviles.

Para este PC vamos a elegir una placa ASRock. (ASUS y Gigabyte son opciones válidas como marcas recomendables para placas base). Dentro de las placas con chipset Z170 vamos a encontrar cosas decentes en un rago que va desde los €100 a los más de €300.

Esta ASUS Z170-P D3 - Placa base nos cuesta €109
A medida que subimos de precio podemos tener más opciones en la placa. más puertos para discos duros, más capacidad de memoria, más puertos USB de serie, etc... Realmente la inversión en una buena placa base con margen para instalar cosas en el futuro es una buena inversión. Al comprar la última tecnología gastamos un poco más pero alargamos la vida útil de esta ordenador. Lo vamos a utilizar satisfactoriamente por más de 5 o 6 años.

Esta placa ASRock Z170 Extreme4 - Placa base (S1151 ATX Intel Z170 DDR4) por €150 nos ofrece

7 puertos USB 3.0, 3 conexiones de video de alta resolución y un puerto USB 3.1 Type-C

Si queremos ahorrar en el desembolso inicial a esta placa le podemos poner un procesador Intel Pentium G4400 por €62 y más adelante actualizar a uno más poderoso. O directamente ponerle un Intel i5-6400 por €184


Para que el PC esté completo necesitamos Memoria, una caja, fuente de alimentación y un disco duro. A esto le podemos añadir una tarjeta gráfica, una unidad de DVD y una tarjeta WiFi.

Memoria

Mínimo 8GB, recomendable 16GB. Como usamos chipset Z170 podemos usar memoria DDR4. Lo packs de memoria pareada nos permite instalarla en modo doble canal. Por lo tanto es mejor comprar 2x4GB para 8GB o 2x8GB para tener 16GB que un solo chip. Podemos también empezar con un solo chip de 8GB y luego añadir un segundo de 8GB, pero para poder usarlos en modo dual tienen que ser de la misma marca, modelo y características.

Yo voy a elegir, para este PC 16GB DDR4 de alta velocidad. En particular estos HyperX Memoria RAM de 16 GB, 2666MHz

Caja

La caja depende del gusto personal. En función de la placa base (ATX, mini ATX, etc...) elegiremos una caja donde nos quepan las cosas. Si no va a estar a la vista, cualquier exterior nos vale, lo importante es que venga con ventiladores grandes de pocas revoluciones para mantener los componentes internos a buena temperatura y no produzca casi ruido.

Aquí puedes ver muchas opciones Cajas para PCs de Sobremesa

Fuente de Alimentación

Con la fuente de alimentación me pasa como con la placa base. Comprar algo de mejor calidad nos va a dar muchos años de uso. Muchos de los problemas de estabilidad de los PCs van atados a fallos o mala calidad en las fuentes de alimentación (incluso PCs de marca ya montados). No caigas en la tentación de comprar una caja con la fuente incluida al ver que es muy barato, seguramente sea una fuente de muy mala calidad que te va a causar problemas y dolores de cabeza.

Es una buena idea compra una fuente por encima de las necesidades de vatios. Una fuente de 500W sobra para el ordenador que estamos montando, pero como queramos añadir ventiladores, discos duros, una tarjeta de video potente, etc... podemos acabar necesitando actualizar a una superior. El dinero extra que gastes hoy te lo ahorras en el futuro.

Por otro lado, las fuentes de alimentación tienen un ciclo de vida muy superior al resto de componentes. Una buena fuente de hace 8 años puede ser totalmente válida hoy en día. Incluso diría que con la reducción de consumo de los componentes y los procesadores, fuentes que se quedaban escasas hace unos años sobran hoy en día.

La otra razón por la que merece la pena gastar un poco más y comprar una marca reconocida es la necesidad en el cuarto de radio de reducir las fuentes de ruido RFI. Las interferencias que producen las fuentes conmutadas que no están bien filtradas puede ser horroroso en un cuarto de radio.

A mi personalmente me van muy bien las fuentes de la marca Corsair. Las tienes de 550w por €55 Corsair VS550. Aquí puedes ver distintos modelos Fuentes CORSAIR

Para este PC yo elijo la fuente Corsair CX 750M modular y de 750W.


La fuente modular nos permite conectar solo los cables que vamos a usar.

DISCO DURO

Los discos duros han avanzado un montón en los últimos años. Los disco de estado sólido SSD nos ofrecen velocidades tremendas y al no tener partes móviles, una esperanza de vida, en principio, superior a los tradicionales de platos.

Con velocidades de Lectura y Grabación muy altas, los SSD son los discos recomendables para instalar el Sistema Operativo y para trabajar con ficheros de video.

Un configuración habitual es utilizar un SSD de unos 120GB para el Sistema Operativo (como disco C de arranque) y un disco duro tradicional SATA de alta capacidad (1 TB o más) para almacenar ficheros.

Al precio al que están bajando los discos SSD, casi no merece la pena utilizar un Disco Duro SATA de platos. Tenemos opciones de SSD de 250GB por €77 como este Samsung 850 EVO - Disco duro sólido (250 GB, Serial ATA III, 540 MB/s, 2.5"), negro

Es un SSD que recibe muy buenas críticas, y 250GB nos da para bastantes cosas. Cuando veamos que nos hace falta más capacidad podemos añadir un 2º o 3er disco duro. Para almacenamiento puro y duro un SATA de 1TB da para mucho a un precio razonable, pero siempre como segundo o terce disco duro y no como el disco de arranque.

Otros Componentes

Al tema de la Tarjeta de Video, DVD, Tarjeta Wifi y otros dispositivos como adaptadores PCIe para puerto Serie (RS232) o lectores de tarjetas de memoria le dedicaremos otro "post" específico. En ese post hablaré de Monitores, teclados, ratones, etc.

Los procesadores INTEL Skylake incluyen su propio procesador de video. Incluso el Pentium G de 60 euros tiene un Intel HD520 incluido. Prácticamente todas las placas base basadas en el chip Intel Z170 nos dan una salida de video.

Presupuesto total

Para un Intel Core i5, 16GB Memoria, SSD 250GB

Placa base ASRock Z170 Extreme4 - Placa base (S1151 ATX Intel Z170 DDR4) por €150
Procesador Intel i5-6400 por €184
Fuente Corsair VS550 por €55
NOX - Caja de ordenador de sobremesa (indicadores LED, USB 3.0) por €47
HyperX Memoria RAM de 16 GB, 2666MHz por €106
Disco duro Samsung 850 EVO (250 GB) por €76

TOTAL €618

Si queremos ahorrar podemos ponerle un Intel Pentium G4400 de €62 y 8GB de memoria HyperX 8GB por €56 y el total serán €446

Continúa en la PARTE II

domingo, 17 de enero de 2016

Software para acompañar a los Flex 6000

Una  de las cosas que define los SDR es el Software. El complemento ideal de los Flex Serie 6000 es el software, tanto el propio de Flex como los que han desarrollado otros colegas. Este es el listado de mis programas favoritos.



Para que una radio de la serie 6000 de Flex funcione necesitas descargar e instalar la última versión del SmartSDR (A enero de 2016 se trata de la versión 1.6.17). El listado general de todos ficheros de Flex Radio está AQUÍ. Estos son los enlaces directos.


Este fichero instalará también SmartSDR CAT y SmartSDR DAX así como los manuales de usuario actualizados.




Adicionalmente, si queremos poder usar los modos FreeDV y D-Star (para este último hace falta comprar un pincho USB que se enchufa en la parte de atrás de los Flex) tenemos que instalar los "waveforms".





Con estos ficheros ya podemos hacer radio en todos los modos disponibles en un Flex serie 6000. Pero hay un mundo de software creado por usuarios de Flex que ofrece muchas funcionalidades interesantes.

DDUtil  de K5FR

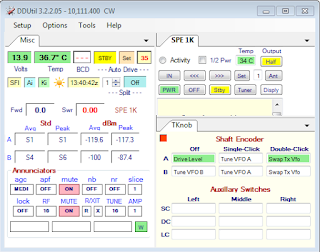

DDUtil en su version 3, de K5FR es un software fantástico que nos permite automatizar nuestro cuarto de radio al permitir configurar cantidad de cosas. De visita casi obligada es el la página del autor con un wiki explicando todas las funcionalidades


DDUtil nos permite:

  • Conectar vía TCP a la radio y emular un servidor para poner conectar Ham Radio Deluxe. Evitamos así tener que tener el programa principal de HRD y usar solo el Logbook.
  • Control de Amplificadores (Alpha, SPE, Icom, KAT500, KPA500, Acom 2k),
  • Control de Rotores (AlfaS, GreenH,HyGain, Yaesu, Prosistel, etc.)
  • Control de Vatímetros (Pwr Master, LP-100, WaveNode, Alpha 4500, Elecraft W2) incluso con 4 sensores adicionales de WaveNode.
  • Al conectar vía TCP-IP con el Flex también nos permite controlar todas las funciones del Flex así como leer datos de voltaje, potencia, roe, etc...
  • Podemos crear Macros que combinen todos estos dispositivos.
  • Función AutoDrive. Olvídate del ALC, con Auto Drive eliges la potencia específica por banda. Con posibilidad de definir una potencia menor para usar el ampli a medio o un cuarto de rendimiento, seleccionar la potencia en caso de desactivar el ampli y tener potencias de excitación diferentes para SSB, AM y Digitales.
  • Tiene también una función de configuración del FlexControl que permite muchas más opciones de configuración al permitir el Double-Click y el Long-Click.
FRStack de AA3RK



FRStack nos permite un manejo muy interesante de las frecuencias. La función MRU nos permite ver las últimas frecuencias que hemos utilizado en las distintas bandas para poder volver a ellas con un click. Estas memorias automáticas no solo recuerdan la frecuencia, además recuerdan como estaba configurado el flex (Filtros, ancho de recepción, amplitud del panadapter, velocidades de refresco, NB, WNB, y un largo etc.). Nos permite hacer escaneos de un segmento de la frecuencia y guardar las frecuencias que va encontrando.


Añade Squelch en todos los modos, configuración de límites de banda, nos da una ventana que siempre está arriba que tiene el Voltaje, Temp, SWR y potencias de TX y reflejada. Y muchas cosas más que voy descubriendo. La última versión añade APF y fondo transparente en el panel de volt, roe, etc.

El siguiente en la lista es el SDR-Bridge


SDR-Bridge simplifica el proceso de usar el CW Skimmer con los pueros DAX IQ de los Flex. Para que Funcione hace falta tener el CW Skimmer (software de pago $79) instalado.




Para las personas que les gustan los medidores de señal analógicos los colegas italianos (Vittorio IK4IRO y Giuseppe IK3VIG) de www.woodboxradio.com hacen un medidor chulísimo.




Los siguientes en la lista son los programas de K9DUR. Los distribuye gratuitamente pero acepta donaciones. (Por favor donar!!)

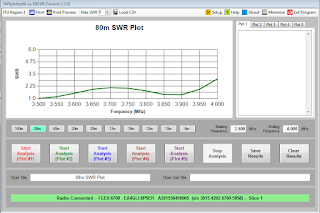

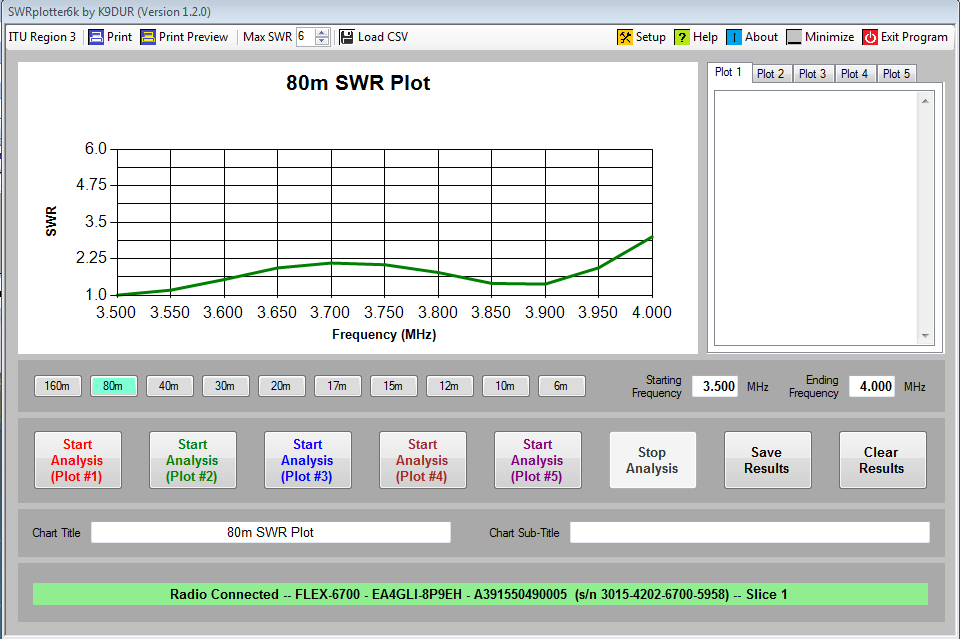

Mi favorito, sin lugar a dudas, es el 6K SWR Plotter. Es un programa que se conecta al Flex y nos permite hacer gráficas de ROE de cualquier banda con el Flex. Si eres un poco "hacker" puedes modificar el fichero XML de límite de bandas para que te haga gráficos fuera de las frecuencias de TX "legales" (Estos solo funciona en los Flex 6500 y 6700 que estén abiertos de banda con el fichero TURF que te da Flexradio)

Todas las utilidades creadas por Raymond K9DUR las puedes encontrar AQUÍ

A parte del SWR Plotter también tiene un Monitor de Voltaje y Temp del Flex, un Keyer de Morse, un Keyer de Voz y un programa para gestionar las memorias. (algunas de estas funciones, como el Keyer de Morse y el programa de gestión de memorias están resueltas en SmartSDR)

73s

Salvador

PD. Sobre SWRPlotter6k

En respuesta a la consulta de Javier. Yo no tengo problemas para que el SWRPlotter6k vea la emisora. Mira:


Lo único que se me ocurre es que el Firewall de Windows esté bloqueando el programa. Recuerda que como el Flex se comunica vía Ethernet tienes que permitirle la conexión con una regla del Firewall. Normalmente esto te lo pide al instalar. Puedes desinstalar y reinstalar el programa y ver si te lo pide o entrar en Windows Firewall with Advanced Security y buscar la regla para el SWRplotter6k.

En Windows 7 se ve así (imagino que para Windows 10 no será muy diferente)


Recuerda Javier que normalmente si un programa con acceso a red no funciona bien la mayoría de las veces es que el Firewall no está bien configurado.

viernes, 15 de enero de 2016

Un SDR no se satura con señales fuertes superpuestas.

Deshaciendo los mitos "Sobrecarga de los Conversores Analógico Digitales" por Steve N5AC

Hay una cierta confusión circulando en los foros de radioaficionados respecto a cómo trabajan, en aplicaciones de radio, los conversores analógico a digital (ADC). En concreto, algunos de los comentarios tienden a decir que los ADC de muestreo directo simplemente no funcionan en entornos de señales fuertes, así que me gustaría explicar por qué esto no es verdad.

Como radioaficionados tendemos a pensar en señales fuertes en términos de su potencia total, el número de total de vatios. Cuando piensas en las señales de esta manera, puedes hacer el cálculo en la cabeza y pensar: dos señales de -10dBm (0.1 mw) sumadas resultan en una potencia total de -7dBm (0.2 mw) o lo que es lo mismo, un aumento de 3 dB. De hecho, puedes tomar múltiples señales y añadirlas juntas en un medidor de potencia y este mostrará la potencia total de todas las señales.


Pero esta es la potencia promedio y no instantánea.

Un ADC, por otro lado, es en realidad un dispositivo de señal discreta. Todas las señales son recortadas en muestras y así la verdadera pregunta es: ¿cómo se suman las señales discretas en el dominio de tiempo? Para responder a esto, tenemos que mirar las señales y cómo interactúan.


Una portadora de RF es como cualquier señal de corriente alterna - una onda sinusoidal que varía su voltaje de negativo a positivo en forma de sinusoide. Si añadimos dos ondas sinusoidales de exactamente la misma amplitud, frecuencia y fase, la señal resultante tendrá la misma amplitud y frecuencia pero la amplitud de la tensión se duplicará (6 dB).

Sin embargo, dos señales de la misma amplitud y fase en la misma frecuencia es muy difícil que tengan lugar en la realidad.


La realidad es ver señales a través de todas las bandas que son totalmente ajenas (no correlacionadas) - por ejemplo una en 14.100374 y otra en 21.102392, etc. La varianza de la suma algebraica de estas señales se reducirá con la raíz cuadrada del número de señales presentes. A medida que se añaden más señales, existe una pequeña probabilidad decreciente que estas señales se sumen (alineación precisa del pico más alto de voltaje de las señales) y la suma algebraica de las señales se degeneran en una distribución casi gaussiana.

Para obtener una subida de tensión de 6dB, tendrían que tener exactamente el mismo voltaje, frecuencia y fase (esto es lo que se hace en un combinador de potencia en un amplificador y es difícil de conseguir). Si una señal es más fuerte, la adición de una señal más débil no agrega mucho al nivel total.

Si hablamos de un gran número de señales a través de un amplio espectro, que es la misma situación, estas señales nunca se completarán al mismo tiempo así que no se combinarán justo en el punto donde se produce el pico de todas las señales. Simplemente no sucede. En matemática esto se explica por los dos principios primarios involucrados, la Ley de los Grandes Números (https://en.wikipedia.org/wiki/Law_of_large_numbers) y el teorema del límite central (https://en.wikipedia.org/wiki/Central_limit_theorem) que puedes leer (en inglés) para un análisis más detallado.

Como analogía intuitiva, podríamos mirar a nuestro sistema solar. Pensemos en la posibilidad que los planetas hagan que el mar se eleve y cubra Hawai. Todos los planetas tienen su propio período alrededor del Sol (frecuencia). Son todas diferentes amplitudes, así (influencia gravitatoria sobre la Tierra si estamos pensando en el aumento de las mareas). Las preguntas son:
1) ¿Con qué frecuencia se alinean todos los planetas?


2) Cuando no se alinean, cubrirá el océano Hawai (sobrecarga)


Había un libro publicado sobre esto en los años 70 llamado El Efecto Júpiter (https://en.wikipedia.org/wiki/The_Jupiter_Effect), que proclamó la muerte y la destrucción cuando este iba a ocurrir. El libro estaba, por supuesto, equivocado, pero no antes de que convertirse en un éxito de ventas. En primer lugar, los planetas casi nunca entran en la alineación - incluso en el libro de los planetas sólo se iban a estar en el mismo lado del sol, dentro de un arco de 95 grados. En segundo lugar, si se alinearan, la amplitud de los planetas exteriores es tan baja, que simplemente no importa. Se le preguntó a mi profesor de física de la universidad acerca de este problema y calculó las ecuaciones y demostró que incluso si todos estaban en una alineación precisa, el mar se elevaría por menos de ¼ de pulgada brevemente... simplemente no merece la pena preocuparse.

Es la misma situación en los ADC. La verdad es que señales más y más fuertes en realidad hacen que un ADC funcione mejor a través de un proceso llamado linealización. Todo el mundo que ha estudiado ADCs lo sabe -. La ironía aquí es que un montón de señales fuertes son un beneficio, no un detractor como sucede en tecnología de los receptores superheterodinos donde el rango dinámico IMD se degrada rápidamente con la fuerza de la señal.

Otro punto a destacar es que todas las sobrecargas no son iguales. Sobrecarga suena como una situación indeseable, pero sobrecarga momentánea no tiene ningún efecto significativo sobre una radio de muestreo directo. ¿Por qué es esto así? Los datos individuales que componen una señal que está escuchando casi nunca van a disminuir a la vez que la sobrecarga, estadísticamente. Una sobrecarga momentánea tendrá un efecto aún mucho menor si hay un supresor de ruido, que es capaz de eliminar miles de muestras sin efectos negativos en la señal que está siendo monitoreada. Este efecto se llama "sobrecarga suave" porque las sobrecargas momentáneas simplemente no tienen un impacto en la radio. Se necesita algo mucho más significativo y sobrecargas sostenidas para causar un problema real. La sobrecarga de la que la gente está hablando no es un problema. Incluso si fue así, no afectaría el rendimiento de la radio.

Por último, a menudo hay confusión sobre el rango dinámico del ADC de banda ancha. La confusión general es - alguien buscando en las especificaciones técnicas de un convertidor de datos que funciona a 100 MHz puede ver que tiene un rango dinámico de 70dB y entonces piensa que nunca podrá mejorar a una radio con un rango dinámico de 85dB.


El problema es que esto es una comparación de manzanas y naranjas. No se puede hablar de la gama dinámica instantánea sin hablar de ancho de banda de detección. Para los radioaficionados, esta es la anchura del receptor real. Utilizamos un receptor con un ancho de banda de 500 Hz para propósitos de comparación pero podría ser de 2700Hz para la banda lateral o de 50Hz para CW, por ejemplo.

Lo que realmente sucede es que se utiliza un proceso llamado aniquilación (https://en.wikipedia.org/wiki/Decimation_(signal_processing)) que toma los datos recogidos en una tasa de sobre muestreo (100MHz, por ejemplo) y luego reduce sistemáticamente la tasa de muestreo hasta el ancho de banda de interés. En este proceso, el rango dinámico es mayor en lo que se llama "ganancia de procesamiento" (http://www.dsprelated.com/freebooks/sasp/Processing_Gain.html).

Los FLEX-6500 y FLEX-6700, operan los ADC a 245.76 Msps para que la ganancia de procesamiento típico sea del orden de 56dB. Esta ganancia se le añade a la especificación técnica de 75.5dB del ADC, dando como resultado que el rango dinámico instantáneo ahora es del orden de 132dB.


Esto supera con creces el rango dinámico de todos los receptores superheterodinos (No creas lo que lees acerca del bloqueo de rango dinámico, ya que es irrelevante si la radio es incapaz de eliminar ruido de este nivel). En realidad, es imposible para cualquier receptor no tener limitado el rango dinámico IMD por su rango de ruido de fase dinámica (PNDR) también conocida como mezcla recíproca rango dinámico (Rmdr). En todos los casos y sin importar la arquitectura, si RMDR es menor que el de BDR o IMD DR para una separación tono dado, el ruido de fase cubrirá la señal de interés antes de bloquearla o IMD será un factor. De hecho no hay un solo transceptor de cualquier fabricante en el mercado que no tenga su rango dinámico bloqueo limitado por el ruido de fase interno y mucho menos por el ruido de la señal transmitida.

La mayor parte de los antiguos transceptores de tecnología superheterodino en el mercado tienen números RMDR horribles. Cuando escuchan una señal fuerte, sus osciladores propagan la señal por toda la banda como ruido, cubriendo las señales que están tratando de escuchar.

Aquí está la prueba simple: Toma dos “radios clásicas” y transmite en una mientras se escucha en el otra y mira ver qué pasa con el ruido de fondo a 2, 10, 20, 50 y 100 kHz de esa señal. Verás que estos receptores muestran aumentos del suelo del ruido importantes que impiden la operación cerca unos de otros. Esta es la preocupación práctica. El verdadero problema es que el receptor superheterodino se “rinde” bajo una sola señal fuerte en las proximidades de señales pequeñas que está intentando copiar.
La mayoría de los concursantes han experimentado esto de primera mano cuando se utilizan dos radios. Si tienes que decirle a tu compañero operativo en la misma banda de permanezca tantos kHz lejos de ti, sabrás de qué problema te hablo.
